文字のアウトライン抽出には、Express Toolsに含まれる「TXTEXP」コマンドを使用します。
TXTEXPを実行すると、文字オブジェクトが分解され、輪郭がポリラインとして作成されます。
そのままリージョンにし、押し出すことでモデル化できます。
すぐできる設定手順
- コマンド「TXTEXP」を入力
- 文字を選択するとポリラインに変換されます
- ポリラインをコマンド「REGION」でリージョン化
- コマンド「EXT(EXTRUDE)」で押し出してモデル化
仁(じん)画像付きのSTEPは、下で確認できますよ！
Contents
操作手順
STEP

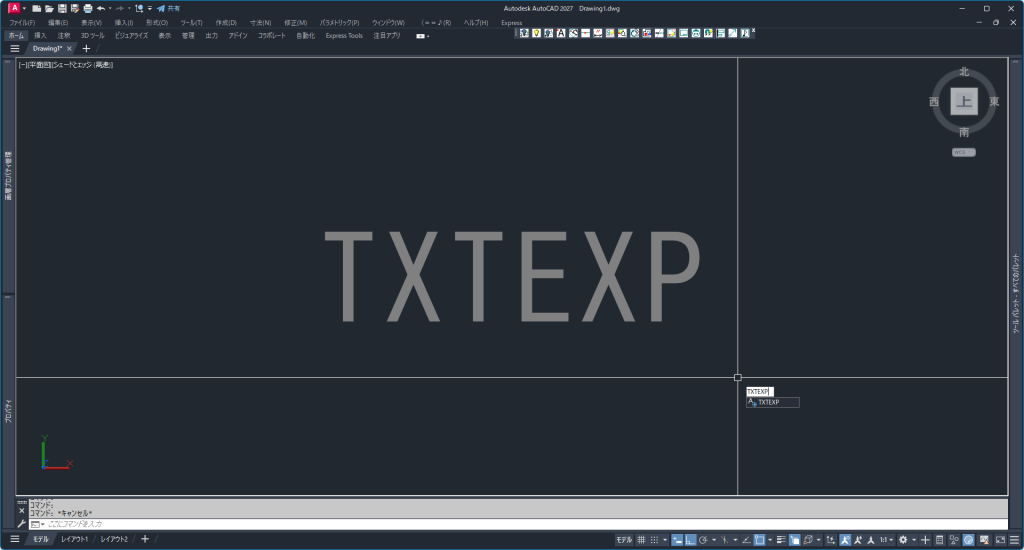

- コマンド「TXTEXP」を入力します
- 文字を選択します
STEP

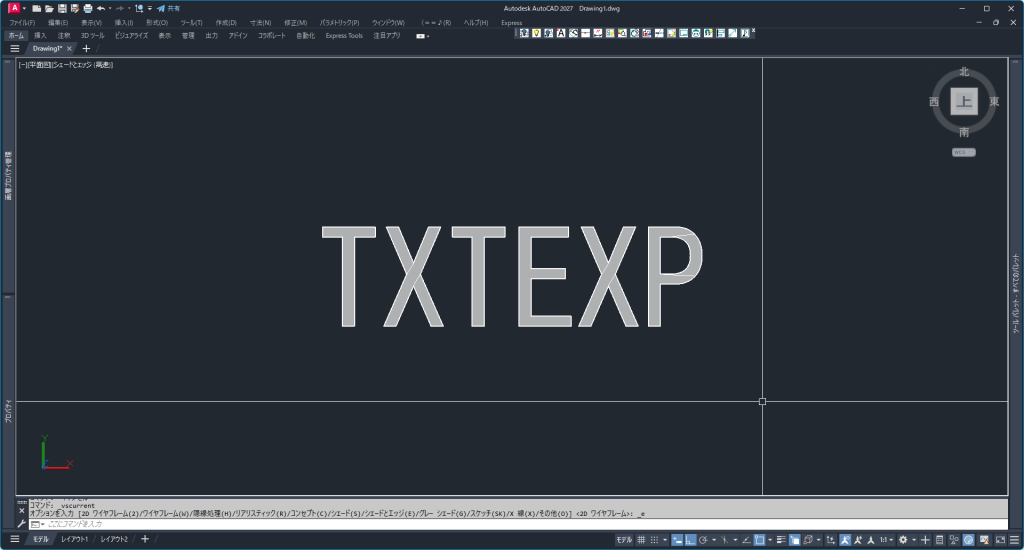

- ポリラインに変換されます
- 画像のように文字のアウトライン以外の部分にもポリラインが作られます
STEP
- コマンド「REG(REGION)」を入力します
- リージョンが作成されます
STEP
- コマンド「EXT(EXTRUDE)」を入力します
- 押し出して文字をモデル化します
STEP
- ポリライン化したときにひび割れていたので文字が結合されていません

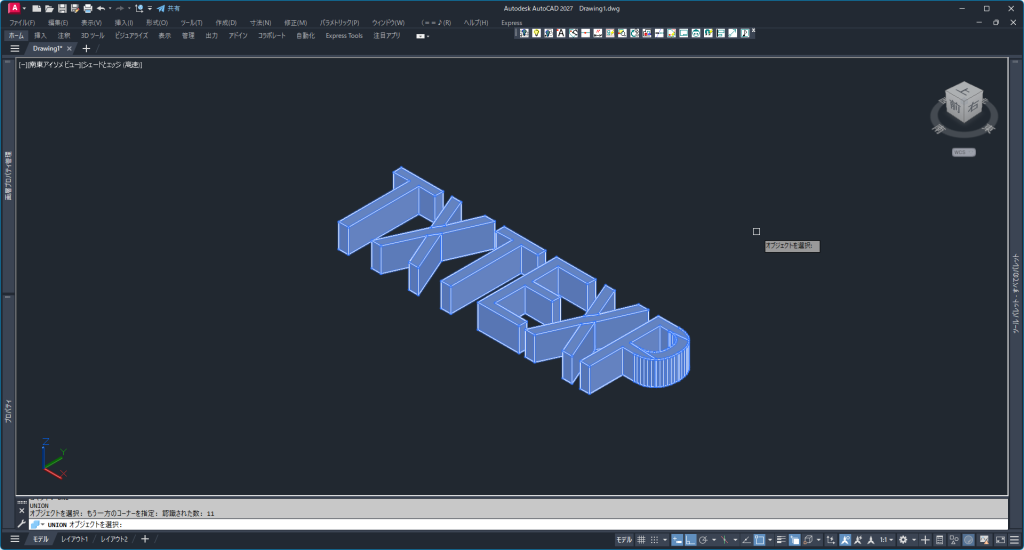

- コマンド「UNI(UNION)」を入力します

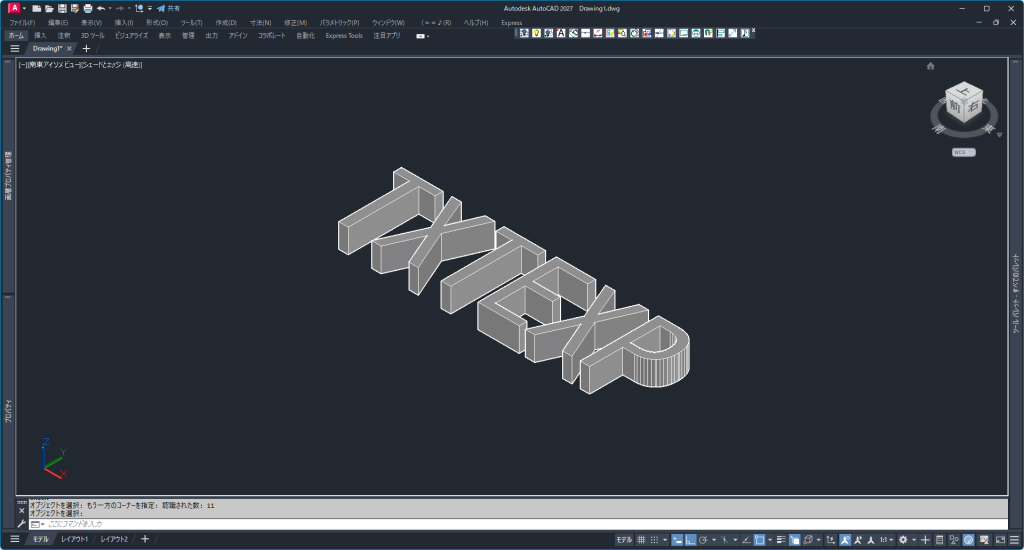

- モデル化した文字を和演算して完成です
凛(りん)3Dで活用するなら文字は必ずアウトライン化することです！
まとめ
アウトライン化することで、文字モデルを簡単に作成することができます。
- TXTEXPで文字をポリラインに変換できる
- リージョン化→押し出しで3Dモデルとして活用できる
3Dや加工データで活用するために、基本として覚えておきましょう。
