寸法線強制記入（DIMTOFL）

寸法を配置していると、文字や矢印の位置によって寸法線がうまく表示されないことがありますよね。

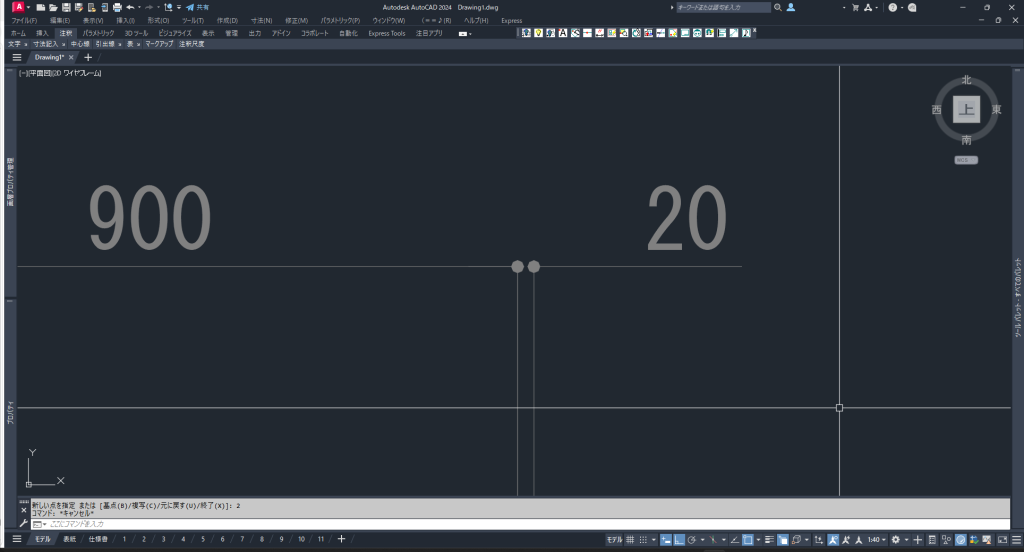

特に、寸法値を外側に配置したときに、矢印の間の寸法線が消えてしまうケースはよくあります。

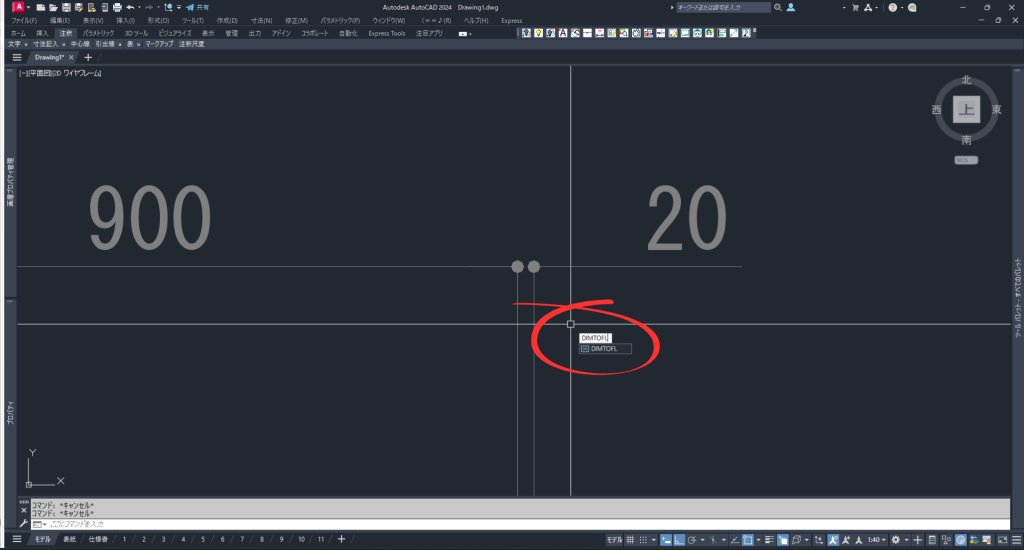

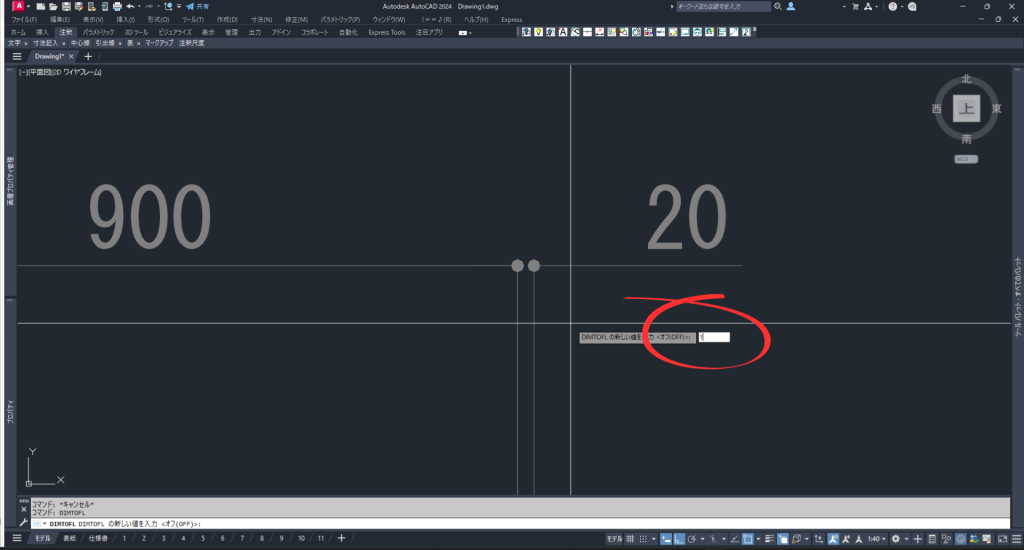

そんなときに役立つのが、AutoCADのシステム変数「DIMTOFL」です。

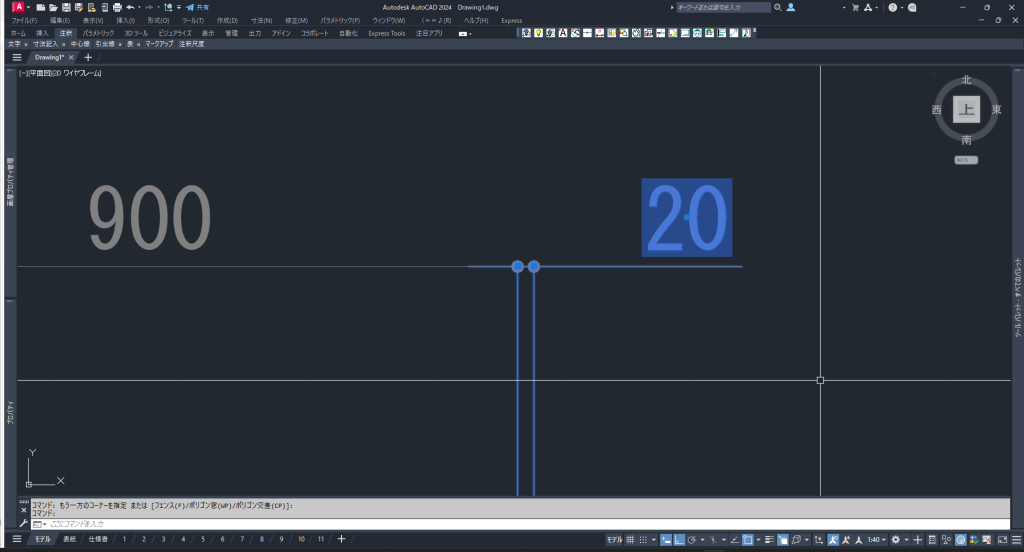

この設定を使うことで、どんな配置でも寸法線をしっかり表示させることができます。

既存の寸法の寸法線を強制表示

すでにモデル空間内に配置されている寸法に関しては、「DIMTOFL」をオンにしても強制表示されません。

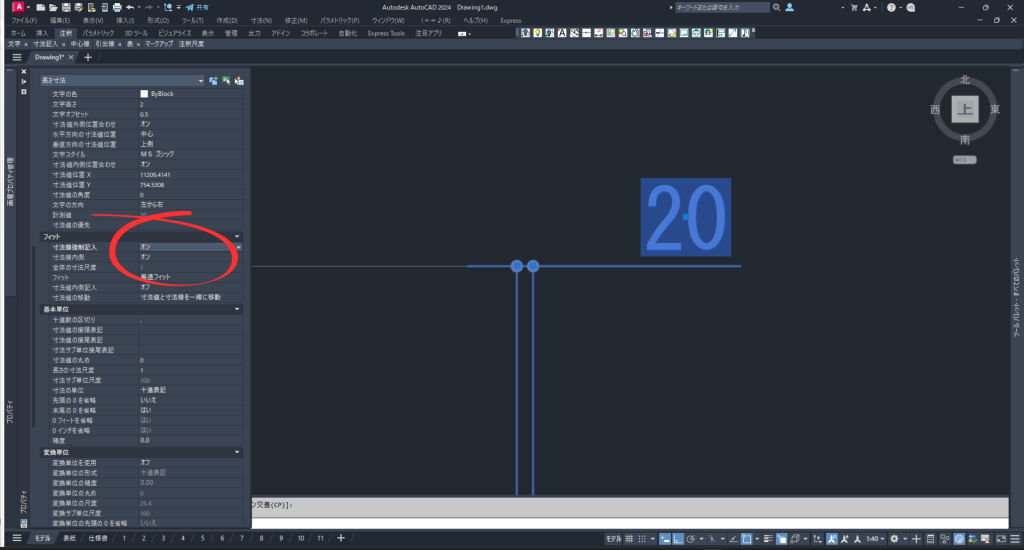

寸法を選択し、オブジェクトプロパティ内の「フィット」「寸法強制記入」を個別にオンに変更してください。

寸法スタイルで強制寸法記入をオンにする

• コマンド「DIMSTYLE」を入力します
• 変更する「寸法スタイル」を選択します
• 「修正」を選択します

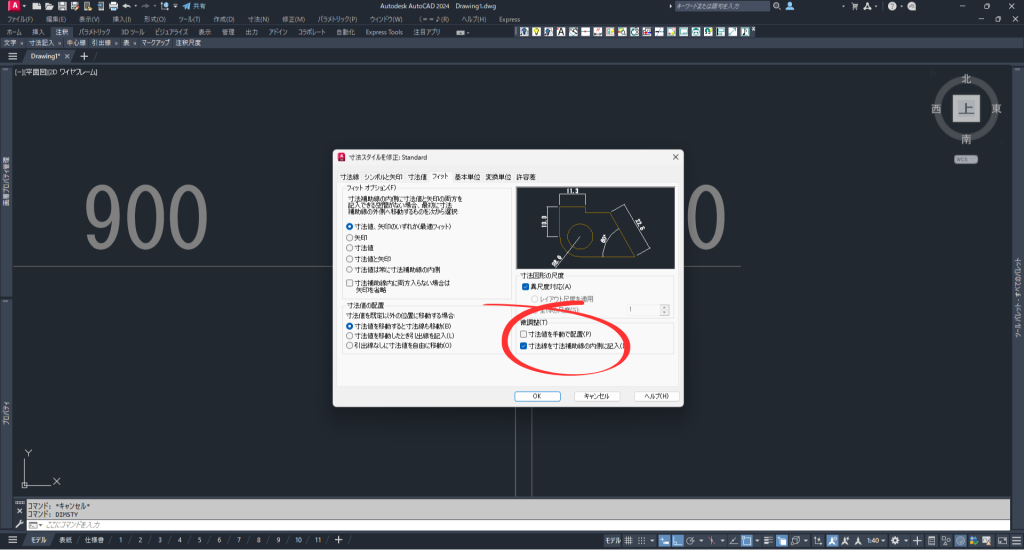

• 「フィット」タブ内の「微調整」→「寸法線を寸法補助線の内側に記入」にチェックを入れます

まとめ
