引出線スタイルの設定

• コマンド「MLEADERSTYLE」を入力します
• マルチ引出線スタイル管理が表示されます
• スタイルを選んで「新規作成」か「修正」をクリックします

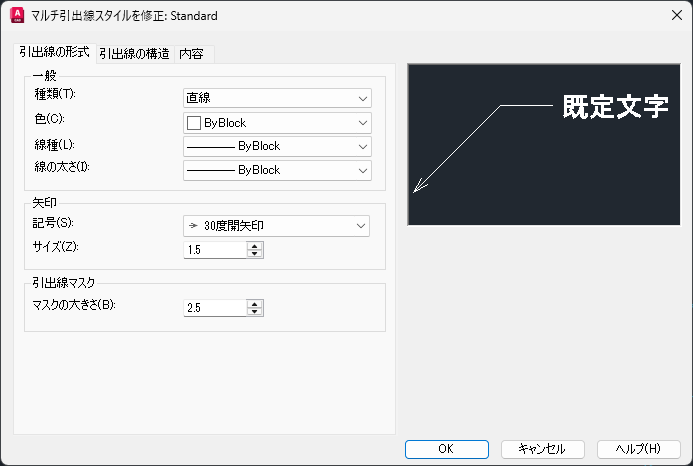

• 「引出線の形式」を修正します

矢印の種類やサイズ、線の種類をここで設定できます。
今回は「30°の矢印」を使用することで、シンプルで見やすい引出線にしています。

矢印サイズやマスクの大きさは、I一般的とされる文字高さ2mm付近に合わせて設定しておくと、全体のバランスが整いやすくなります。

線種や色はByBlockにしておくことで、画層に応じた表示になり、管理しやすくなります。

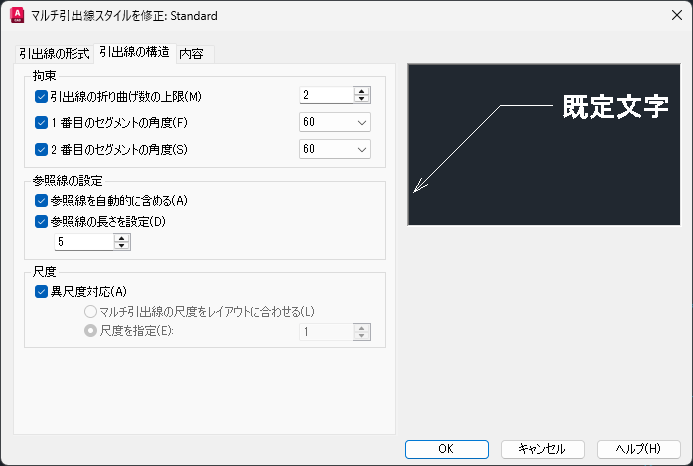

• 「引出線の構造」を修正します

引出線の角度や折れ曲がりの設定をここで行います。
1番目・2番目のセグメント角度を「60°」に統一することで、線の流れが揃い、図面全体が整って見えるようになります。

角度がバラバラだと視線が散らばりやすくなりますが、一定の角度に揃えることで、注記の位置関係が分かりやすくなります。

また、「異尺度対応」を有効にしておくことで、ビューポートごとに尺度が異なる場合でも、文字や矢印の大きさを適切に保つことができます。

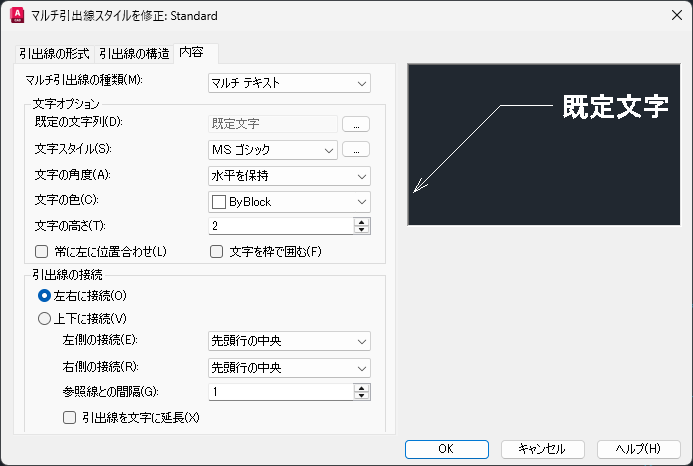

• 「内容」を修正します
• 「OK」をクリックして完了です。

引出線に表示する文字の種類やスタイル、サイズをここで設定します。
文字スタイルは「MSゴシック」、文字高さは「2mm」に設定し、寸法スタイルと揃えておくと図面全体に統一感が出ます。

文字の角度は「水平を保持」にしておくことで、どの方向から見ても読みやすい注記になります。

また、引出線の接続は「右側に接続」にしておくと、注記の配置が揃いやすく、整理された印象になります。

凛(りん)

異尺度前提なので、文字高さは1:1で2mm基準に設定します！

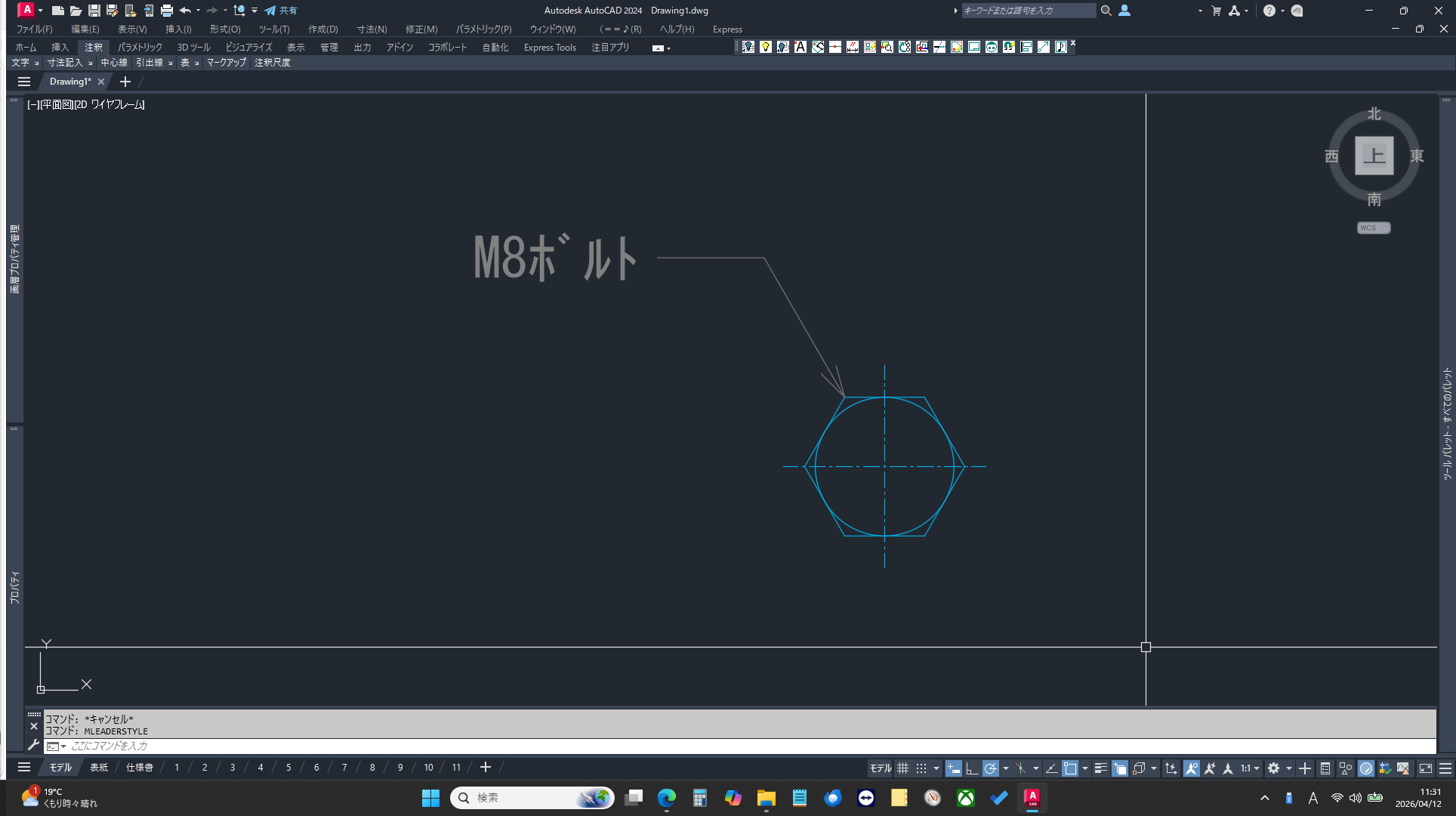

• 今回の設定では画像のような表示になります
