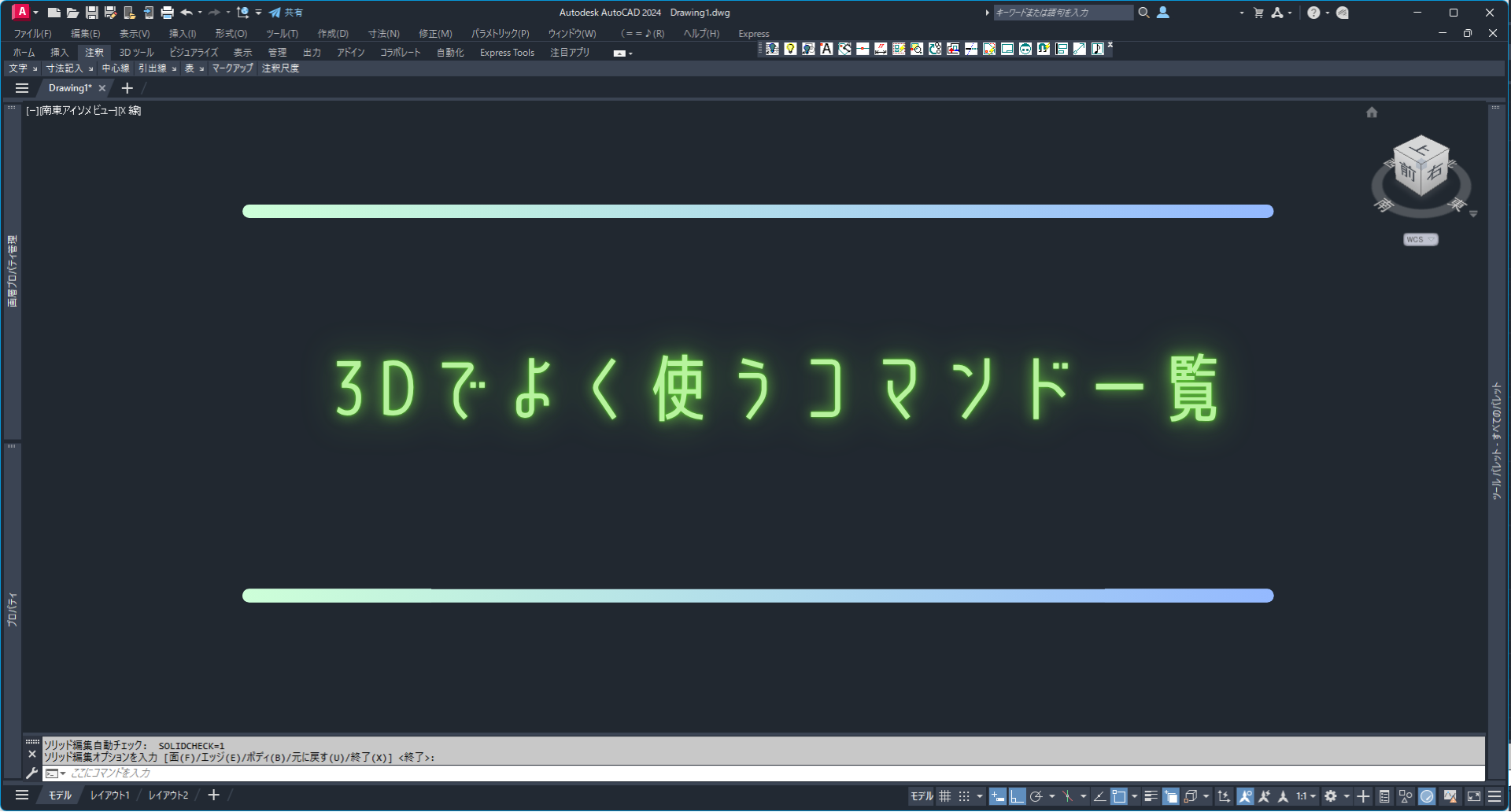

3Dでよく使うコマンド一覧

3D作業では、よく使うコマンドを把握しておくことで操作スピードが大きく変わります。

直方体・押し出し・切断などの基本操作に加えて、位置合わせやサーフェス系のコマンドを使えるようになると、斜め形状や複雑な納まりにも対応できるようになります。

まずは使用頻度の高いコマンドから覚えていくのがおすすめです。

基本形状作成

 直方体(BOX)
箱形状の基本となるソリッドを作成

 円柱(CYLINDER)
円形の柱やボルトのベース

 球(SPHERE)
丸い形状を作成

作成・加工系

 押し出し（EXTRUDE）
2D図形から立体を作成、ポリラインやリージョンを押し出して使用

 スイープ（SWEEP）
経路に沿って形状を作成、手摺やアングルなどの断面をパスに沿って作成

 切断（SLICE）
指定した面でソリッドを分割、オプション「3点」使用で斜めにも切断可能

 シェル（SHELL）
中を抜いて板厚を作る、簡単にくり抜けるのでいろいろな応用が可能

移動・配置系

 3D回転（3DROTATE）
XYZ軸を基準にオブジェクトを回転できる

 回転（REVOLVE）
ポリラインやリージョンなどの断面を指定した軸で回転させてソリッドを作る

 3D位置合わせ（ALIGN）
指定した3点を指定した面に合わせる、斜めモデルを床に置いた状態にするのに使用

 3D鏡像（MIRROR3D）
2Dも鏡像の3Dバージョン

作図補助

 Z軸ベクトル(UCS→ZA)
Z軸の向きを変えることでXY平面の向きを変えれる、よこに押し出したいときに便利

 UCSワールド(UCS→W)
UCSの向きを変更したときにデフォルトの状態に戻せる

 ビューポート表示スタイル(VSCURRENT)
見え方の切り替え、ワイヤーフレームやシェードとエッジ、X線などに切り替えれる

線・下地系

 3Dポリライン(3DPOLY)
3次元の線を作成

 リージョン（REGION）
面データに変換、押し出しに使用

線・下地系

 サーフェスに変換(CONVOTS)
リージョンをサーフェスに変換、斜めのモデル作成時に使用

 サーフェスオフセット(SURFOFFSET)
サーフェスに厚みを付けてソリッドにできる、斜めのモデル作成時に使用

編集系

 分離（SEPARATE）
離れている複数のソリッドを個別のソリッドにできる

 フィレットエッジ
角を丸める

 面取りエッジ
角を削る

演算系

 和（UNION）
複数のソリッドの重なってる部分を合成し、ひとつのモデルにする

 差（SUBTRACT）
複数のソリッドの重なってる部分を合成し、その部分のソリッドを削除する

2D化

 フラットショット（FLATSHOT）
3Dを2D図面に変換
