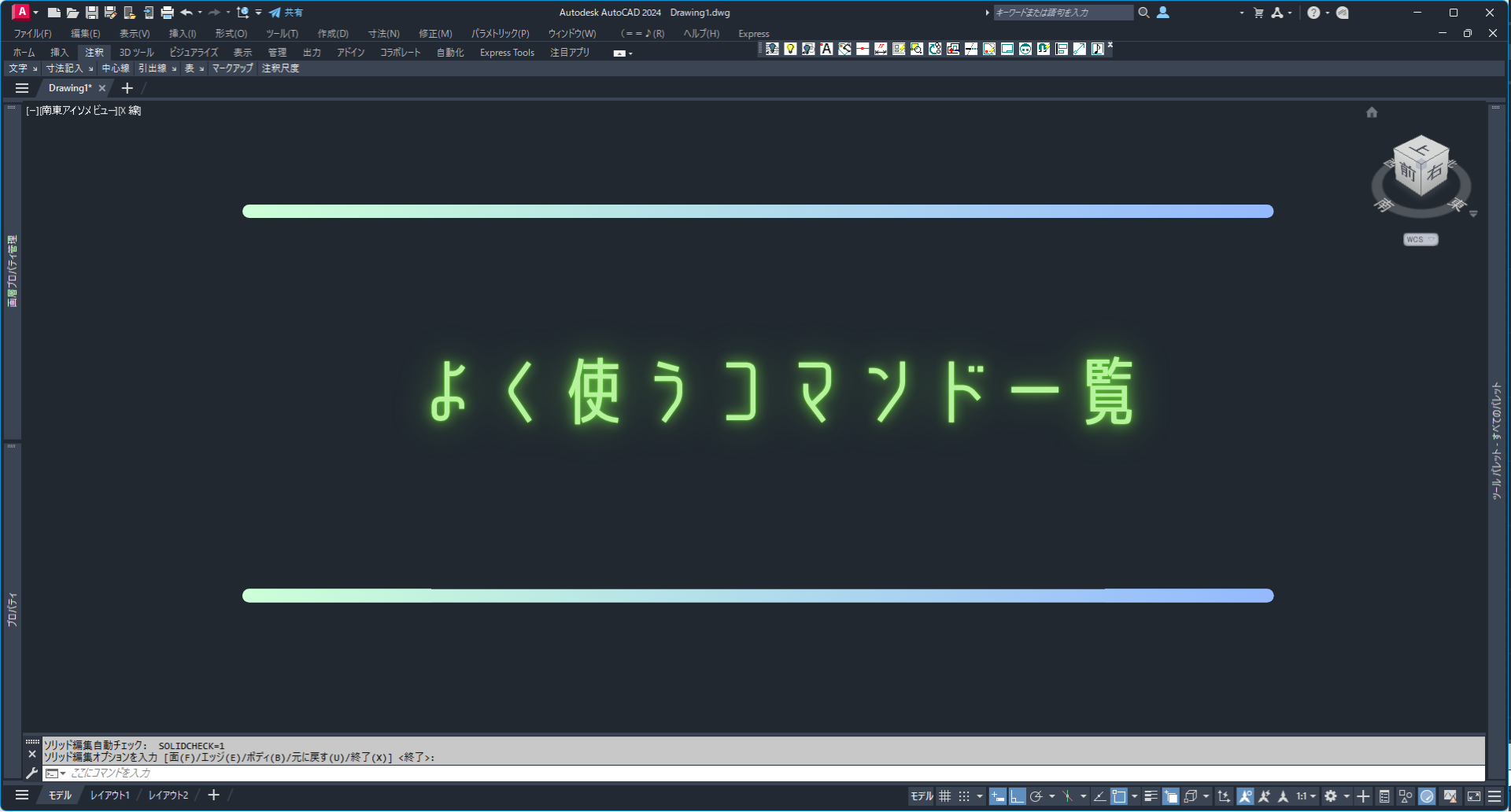

よく使うコマンド一覧

作図でよく使うコマンドは、操作に迷わず使えることが重要です。

ここでは基本となるコマンドを「編集系」と「図形系」に分けて紹介します。

編集系コマンド

 移動（MOVE）
オブジェクトを指定した位置に移動します。

 回転（ROTATE）
基点を中心にオブジェクトを回転させます。

 複写（COPY）
オブジェクトを複製して配置します。

 配列複写（ARRAY）
一定間隔で複数のオブジェクトを並べます。

 トリム（TRIM）
不要な部分を切り取ります。

 延長（EXTEND）
オブジェクトを指定した境界まで延長します。

 分解（EXPLODE）
ブロックやポリラインを個別の要素に分解します。

 ストレッチ（STRETCH）
一部の頂点だけを移動して形状を変形します。

 ミラー（MIRROR）
指定した軸を基準に反転コピーします。

 オフセット（OFFSET）
一定距離離れた位置に平行な形状を作成します。

 スケール（SCALE）
オブジェクトの大きさを変更します。

 ブロック（BLOCK）
複数のオブジェクトを1つの部品としてまとめます。

図形系コマンド

 線分（LINE）
直線を作図します。

 ポリライン（PLINE）
連続した線を1つのオブジェクトとして作図します。

 円（CIRCLE）
円を作図します。

 長方形（RECTANGLE）
長方形を簡単に作図します。

まとめ
