クロスヘアカーソルを伸ばすと、三面図の位置関係が分かりやすくなります。
線が画面全体に表示されるため、位置のズレを防ぎやすくなります。
作図をスムーズに行うために、最初に設定しておくのがおすすめです。
すぐできる設定手順
- 「OPTION」コマンドを入力します
- 「表示」タブ内「クロスヘアカーソル」の数値を「100」に変更します
- 「OK」を押します
あわせて読みたい
【AutoCAD】インストール後に最初に設定したい項目
AutoCADをインストールした直後は、初期設定を少し調整するだけで作業効率が大きく変わります。 初期状態のままでも作図はできますが、視認性や操作性が悪く、無駄なス…
仁(じん)画像付きのSTEPは、下で確認できますよ！
Contents
クロスヘアカーソルを伸ばして三面図の位置確認
STEP

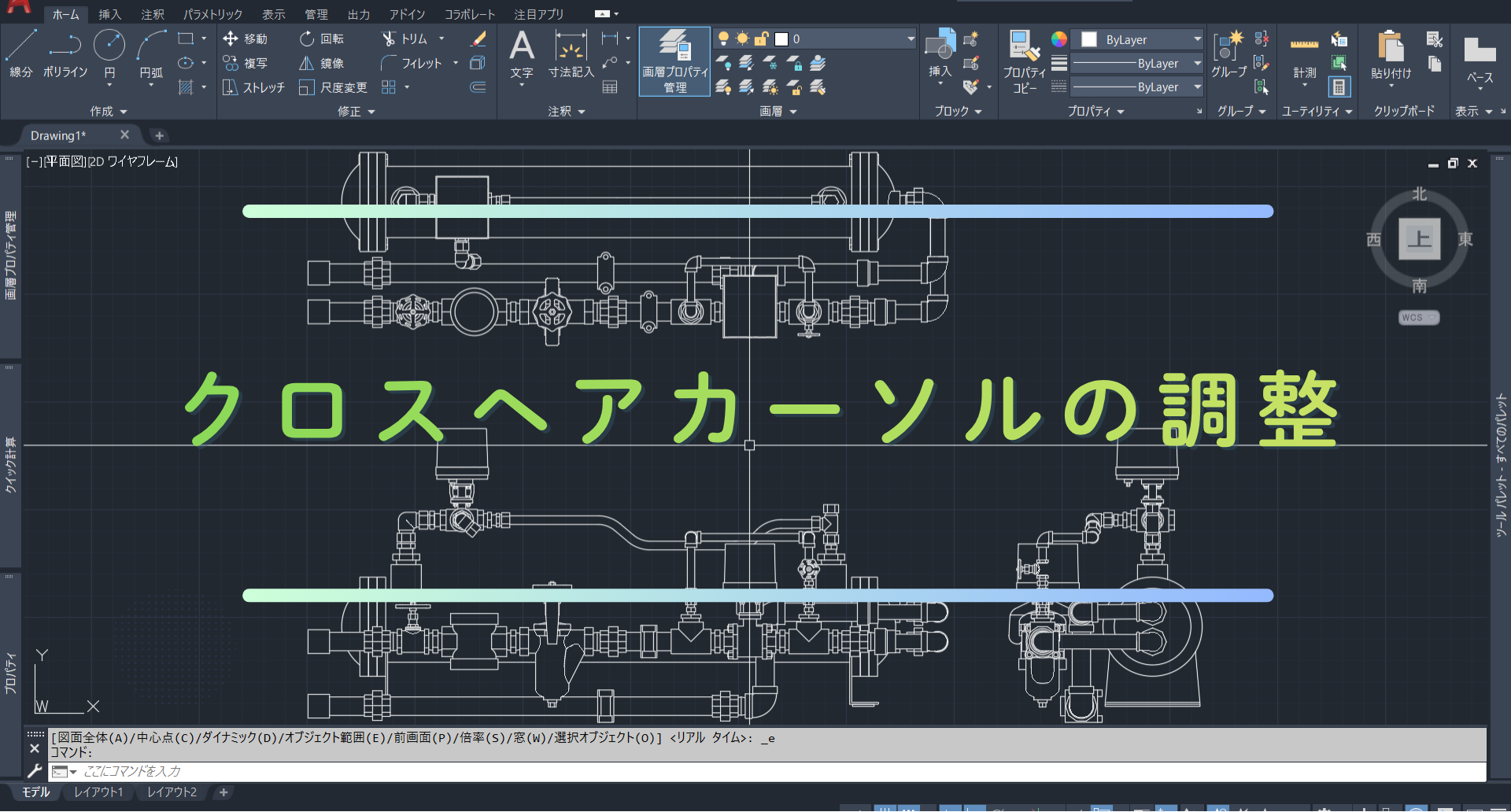

- 上画像のカーソルから伸びている線が「クロスヘアカーソル」です
STEP

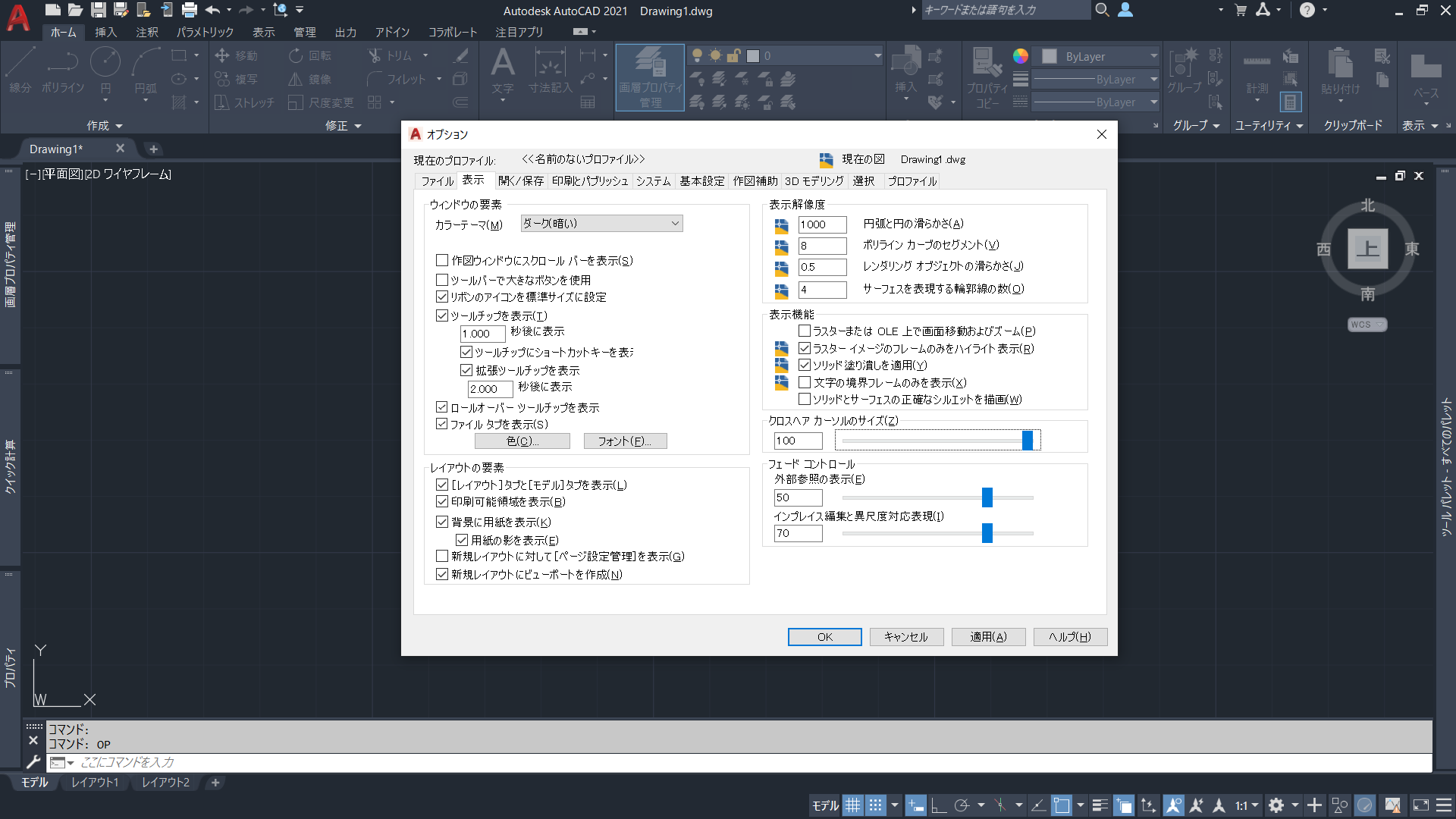

- 「OPTION」コマンドを入力します
- 「表示」タブ内「クロスヘアカーソル」の数値を「100」に変更します
STEP
- 「クロスヘアカーソル」が画面端まで伸びます
仁(じん)三面図の位置関係が把握しやすくなります
まとめ
- 「クロスヘアカーソル」を伸ばして、三面図の位置関係を把握
- 「クロスヘアカーソル」は、モデル空間上のカーソルから上下左右に伸びる線
- 一度設定すれば、常に視覚的に位置関係を把握しやすくなる
